随着AI大模型、高性能计算与智能汽车产业快速发展，全球半导体行业正进入新一轮高增长周期。芯片功耗持续攀升、封装结构日益复杂、制程工艺不断微缩，对温度控制与可靠性检测提出了更高要求。
在这一背景下，红外热成像技术凭借“非接触、全视场、实时测温”的优势，正逐渐贯穿芯片研发、失效分析、生产制造与设备运维等多个关键环节，成为保障芯片质量与良率的重要技术手段。
一、芯片研发设计：从“看见热点”到“精准量化”
在AI芯片、GPU及高速FPGA等高算力器件的研发阶段，局部热点往往是限制性能上限的瓶颈。传统的点式测温已无法应对纳米级制程下复杂的3D堆叠结构，研发人员需要的是能够穿透微观结构的温度洞察力。
现代制冷型中波红外机芯配合显微光学系统，已具备极高的NETD（热灵敏度）。这种高精度的热分布分析能力，不仅能帮助工程师快速定位电流拥挤区和散热薄弱点，更能结合AI算法进行瞬态热阻分析，为版图优化和先进封装设计提供确凿的数据支撑。
二、产品可靠性验证：锁相热成像锁定“隐形杀手”
在车规级、工业级及高可靠性芯片领域，失效分析对检测灵敏度与定位精度要求极高。传统电学分析方式往往存在定位效率低、破坏性较强等问题，而锁相热成像技术可通过捕捉极微弱热信号，实现对芯片内部漏电、短路或潜在缺陷的快速定位。
锁相热成像系统通常对红外机芯的噪声水平、热灵敏度及像元一致性要求较高。制冷型红外机芯凭借低噪声、高稳定性与高动态范围优势，可检测芯片内部极微弱温升变化，实现失效点精准定位。
相比传统方法，红外热成像具备非接触、非破坏、全场扫描等优势，已成为芯片失效分析领域的重要检测手段。
三、智能制造与运维：从“在线质检”到“预测性维护”
在半导体制造与电子组装环节，红外热成像的应用正从离线抽检走向在线全检。相比昂贵的制冷型产品，非制冷红外器件凭借紧凑的结构和极具竞争力的成本，更易于集成于自动化产线中。

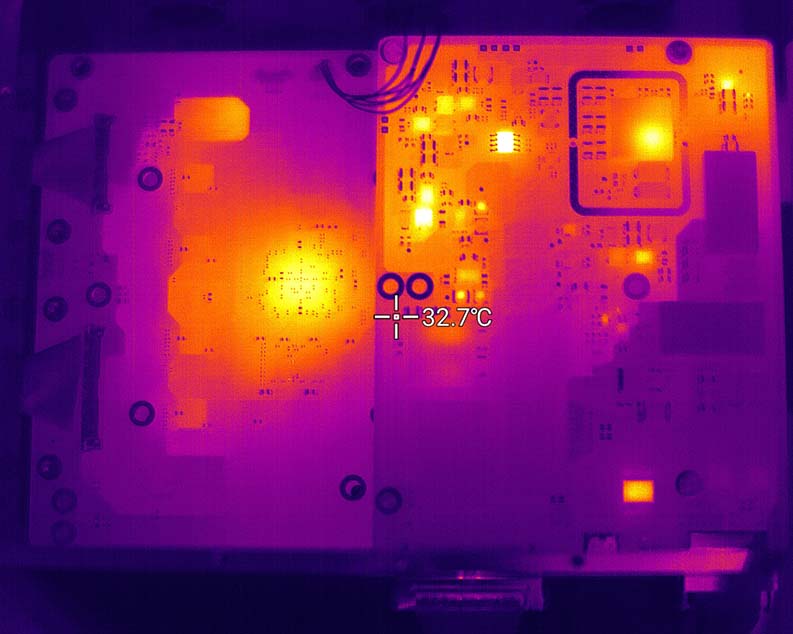

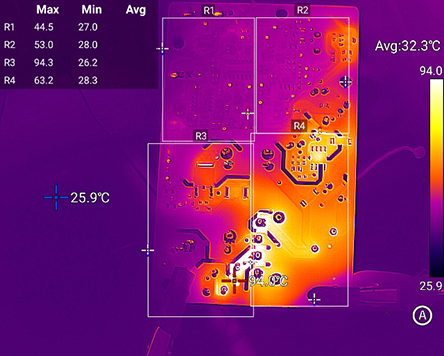

在PCB与模组生产中，红外检测技术可对每一块电路板进行快速热扫描，即时拦截虚焊、短路等不良品。更进一步的，在刻蚀机、真空腔体等关键半导体设备中集成红外测温模组，可实现对核心部件的7×24小时温度监控。结合机器学习算法，系统能够识别温度异常的早期特征，实现预测性维护，将突发停机风险降至最低，从而保障产线的连续稳定运行。
四、结语
从研发端的微观热分析，到生产端的宏观温控，红外热成像技术正在重塑半导体质量检测的标准。随着光子计算、存算一体等新架构的兴起，以及AI算法在图像处理中的深度应用，红外热成像将不再仅仅是一个“测温工具”，而是进化为集感知、分析、决策于一体的智能化质量管理系统，为AI算力时代的芯片安全保驾护航。
