在消防员穿越浓烟搜救被困者时，在电力工人检测高压线路隐患时，甚至在智能家居系统识别老人跌倒时，一种名为红外热成像机芯的微型装置正默默工作。它如同设备的“智慧之眼”，将不可见的红外辐射转化为清晰的热图像，让人类得以“看见”温度的分布。本文将揭开这一技术的神秘面纱，带您走进红外热成像机芯的微观世界。

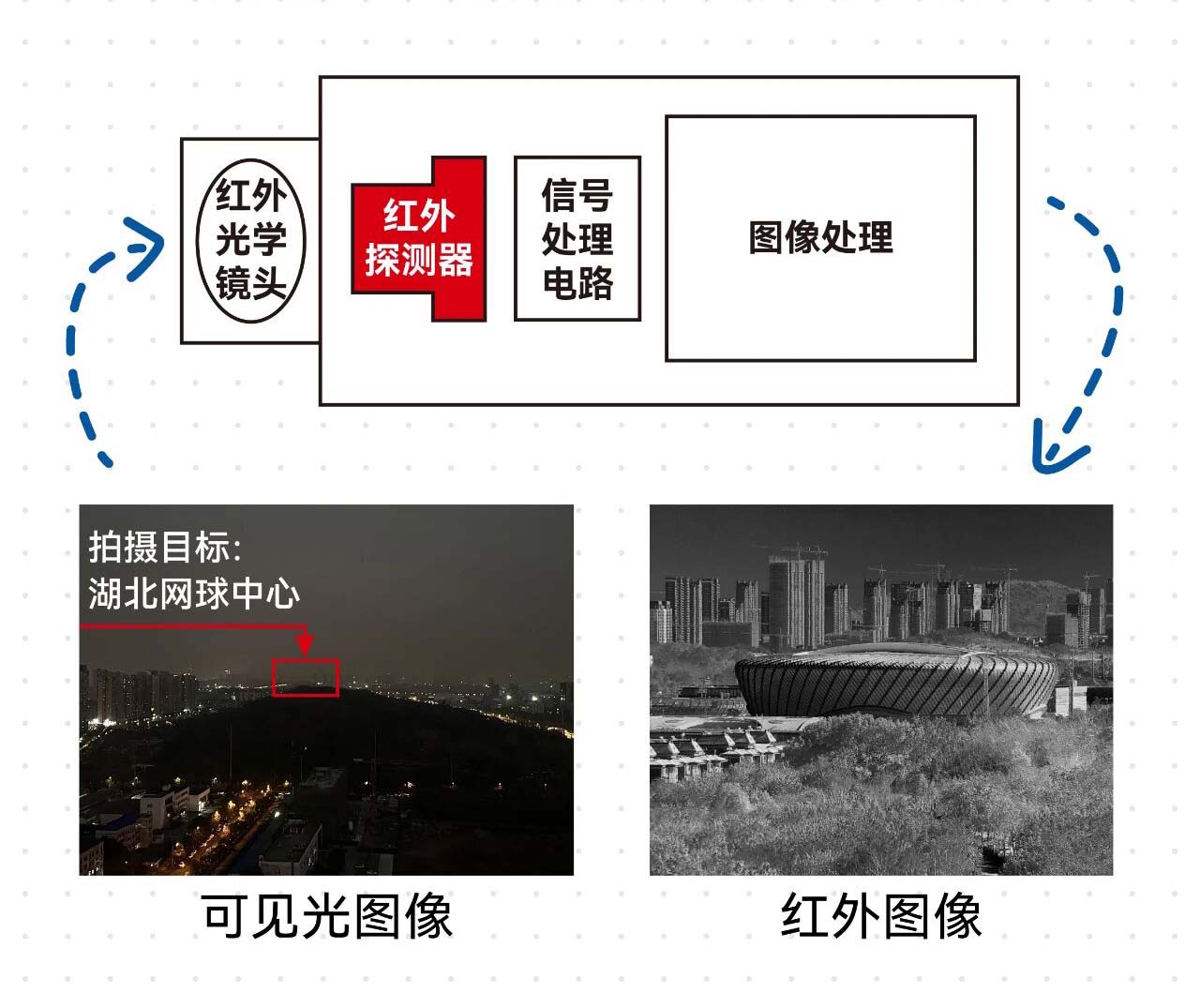

红外热成像机芯的本质是一个高度集成的光电转换系统，其核心功能是将物体发出的红外辐射转化为可视化热图像。按照工作原理划分，红外机芯可分为非制冷型和制冷型红外机芯，两者在结构上有所差异，而非制冷红外机芯由以下核心部分构成：

一、光学系统

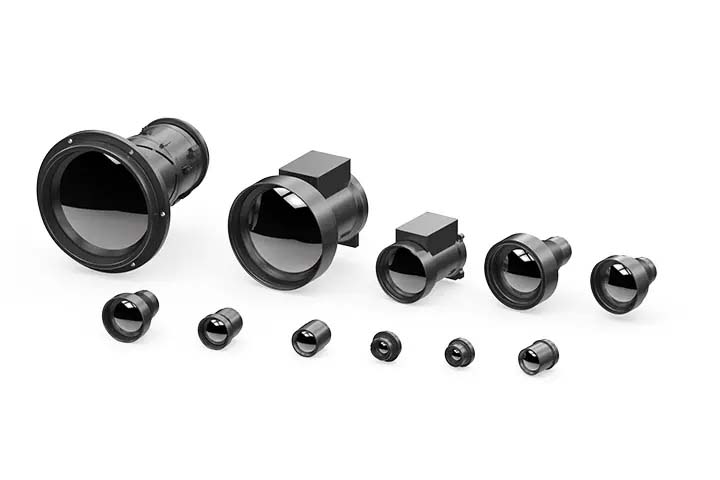

红外镜头由锗、硫化锌等特殊材料制成，其主要作用是收集目标场景的红外辐射能量。与普通的光学镜头不同，它需过滤可见光，仅允许波长为0.78-1000μm的红外线通过。

二、红外探测器

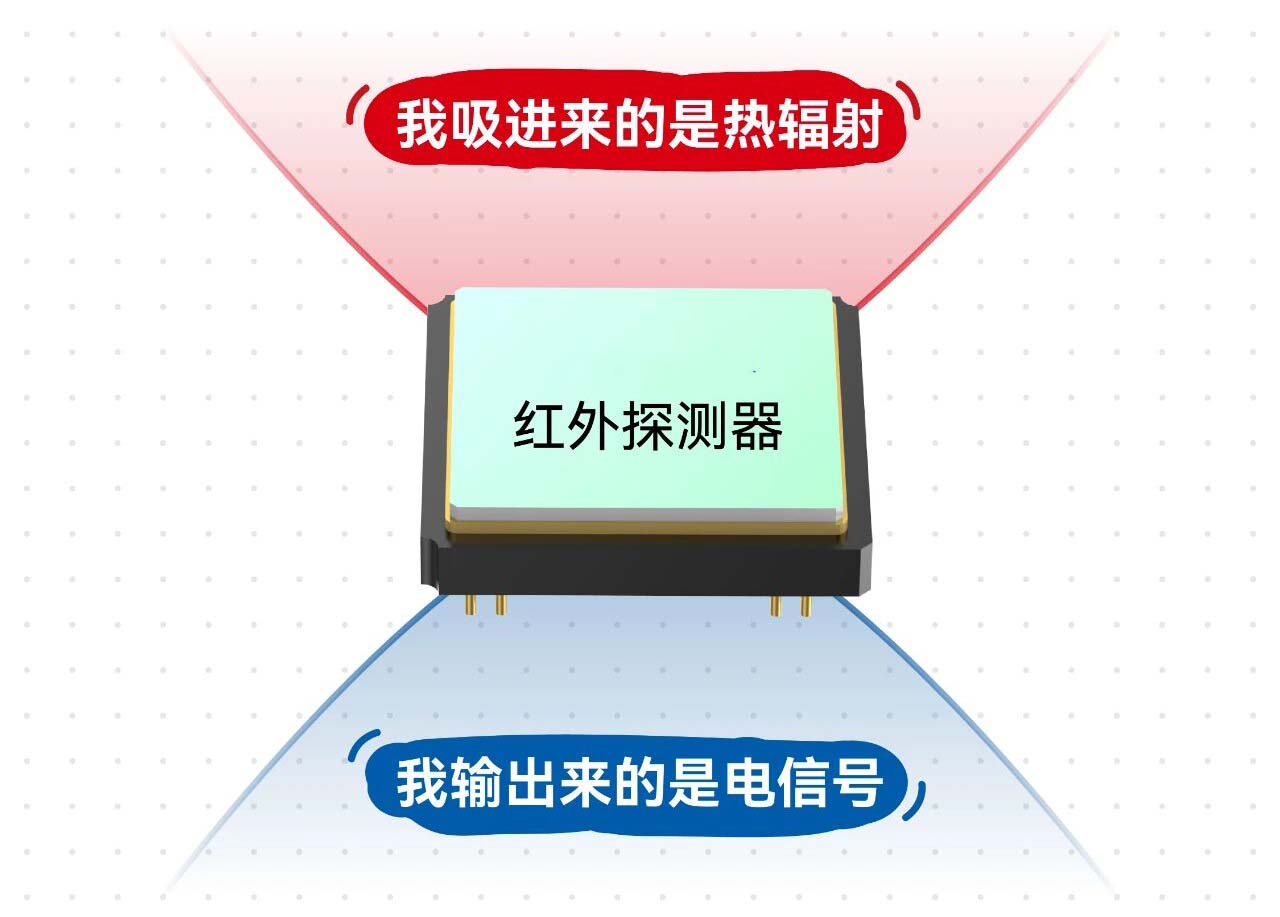

红外探测器是机芯的“心脏”，当红外辐射汇聚到探测器表面时，像元中的敏感材料（如氧化钒或多晶硅）会发生电阻变化，将光能转化为电信号。

三、信号处理电路

对探测器输出的微弱电信号进行放大、滤波、模数转换（A/D），将模拟信号转换为数字信号。包含非均匀性矫正（NUC）、盲元补偿、温度计算等算法，以提升图像质量和测温精度。

四、图像处理算法

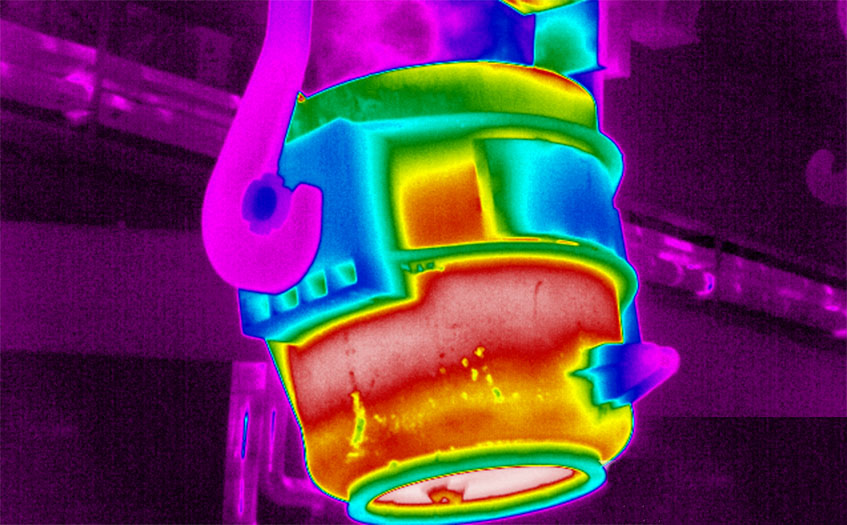

处理后的电信号被映射为伪彩色图像，不同颜色代表不同温度区间。例如，在工业设备巡检中，蓝色可能表示低温区域（如正常运行的电机轴承），而红色则警示过热故障（如接线端子温度超过120℃）。现代机芯还集成智能算法，可自动识别目标轮廓、过滤背景干扰，甚至通过边缘计算实现实时报警。

五、电子接口

提供与外部系统（如显示器、存储设备、主控板）的连接，常见的接口包括数字视频接口（LVDS、Camera Link、GigE Vision等）和通信接口（UART、I2C、SPI、CAN）等。

六、电源管理模块

负责为机芯各部件提供稳定工作电压，确保在不同电源环境下稳定运行。

七、外壳与结构件

保护内部精密的探测器和电路，提供物理安装点，部分机芯还包含散热结构。
