一块指甲盖大小的电路板上，密布着成百上千个元器件。当其中某个电容击穿、某条线路虚焊，整块板子可能瞬间"瘫痪"。过去，工程师们靠万用表逐点排查、靠示波器跟踪波形，耗时费力如同大海捞针。
如今，一种"看见温度"的技术，正在让这场检修变得像看X光片一样直观——红外热成像。
一、电路板“体检”，热像仪到底在看什么？
电路板的故障，归根结底就三种：短路、断路、接触不良。而这三种故障，恰好都会在温度上"露馅"。
1.短路：电流异常增大，元件明显发热，热图像上会出现红色“热点”
2.断路/接触不良：电流几乎为零，元件温度偏低，热图像上呈现蓝色“冷点”
3.过载：持续超额定电流，整体温升，大面积偏暖色调
这意味着，你不需要拆开电路板、不需要逐个测量电阻，只需通电后用热像仪扫一遍，故障点就会自己"跳出来"。
二、三大应用场景，覆盖电路板全生命周期
1.故障诊断——给电路板做"急诊"

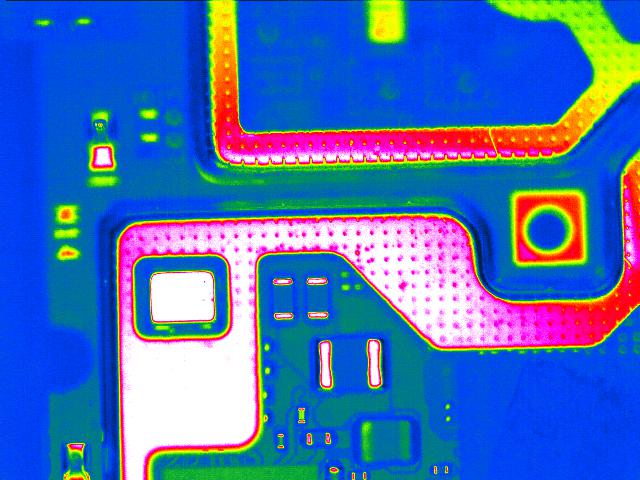

这是最直接的应用。使用芯火微电子COIN612RG2对准通电的电路板，全板扫描。短路元件因电流过大而发热，在热像图中呈现为刺眼的亮红色异常区域；断路元件则因无电流通过而"冷冰冰"地显现在蓝色背景中。
检测效率提升数倍，故障检出率显著高于传统目测。
2.热分布分析——给电路板做"体检报告"

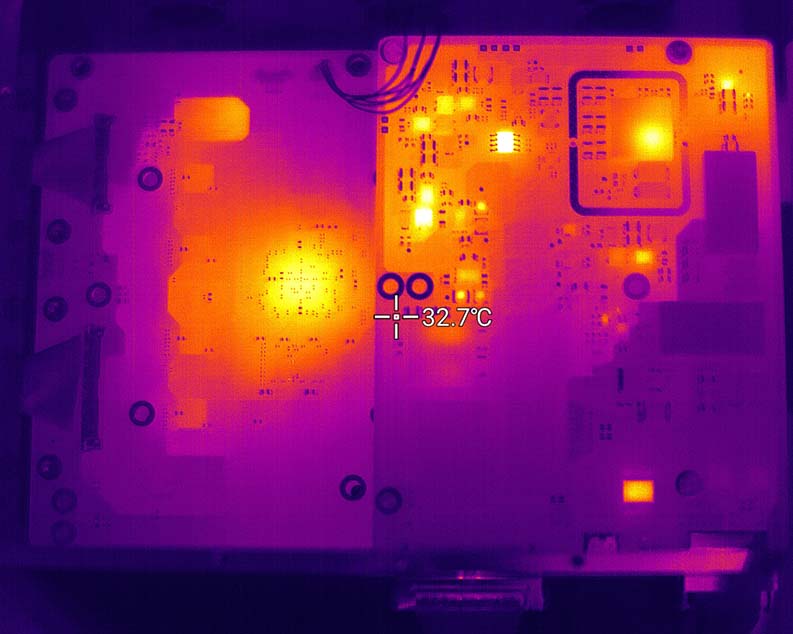

不止找故障，红外热成像还能呈现整块电路板的温度分布全貌。哪个区域是"热负荷重灾区"？散热设计是否合理？元器件布局是否需要优化？这些问题，一张热像图全说清楚。
这对高热设计要求的场景尤为关键——比如LED芯片在封装前的温度管控，正是借助红外热成像来避免封装后出现温度异常，直接降低废品率。
3.质量控制——给生产线装上"火眼金睛"
在PCB生产过程中，焊接不良、元器件安装不当等缺陷，往往伴随着局部温度异常。红外热像仪可以在线实时监测，及时发现不良品，帮助产线快速调整参数，从源头提升良率。
三、为什么选红外热像仪，而不是万用表？
万用表需要逐点接触式测量，且需要逐个元件排插，读表难懂。而红外热像仪可以非接触式全板扫描，秒级出图，测温精度更高，彩色热像图更直观易懂。
