一块指甲盖大小的电路板上，密布着成百上千个元器件。当其中某个电容击穿、某条线路虚焊，整块板子可能瞬间“瘫痪”。过去，工程师们靠万用表逐点排查、靠示波器跟踪波形，耗时费力如同大海捞针。
如今，一种能够“看见温度”的技术——红外模组，正在让这场检修变得像看X光片一样直观。
一、什么是红外模组？
简单来说，红外模组是一种小型化的热成像核心组件。它集成了红外探测器、光学镜头、信号处理电路与图像算法，能够将物体表面发出的不可见红外辐射转化为可视化的温度分布图像。
得益于MEMS与晶圆级封装技术的发展，现代红外模组已经实现了高分辨率、低功耗与小型化，小到可以嵌入手机、手持工具中。

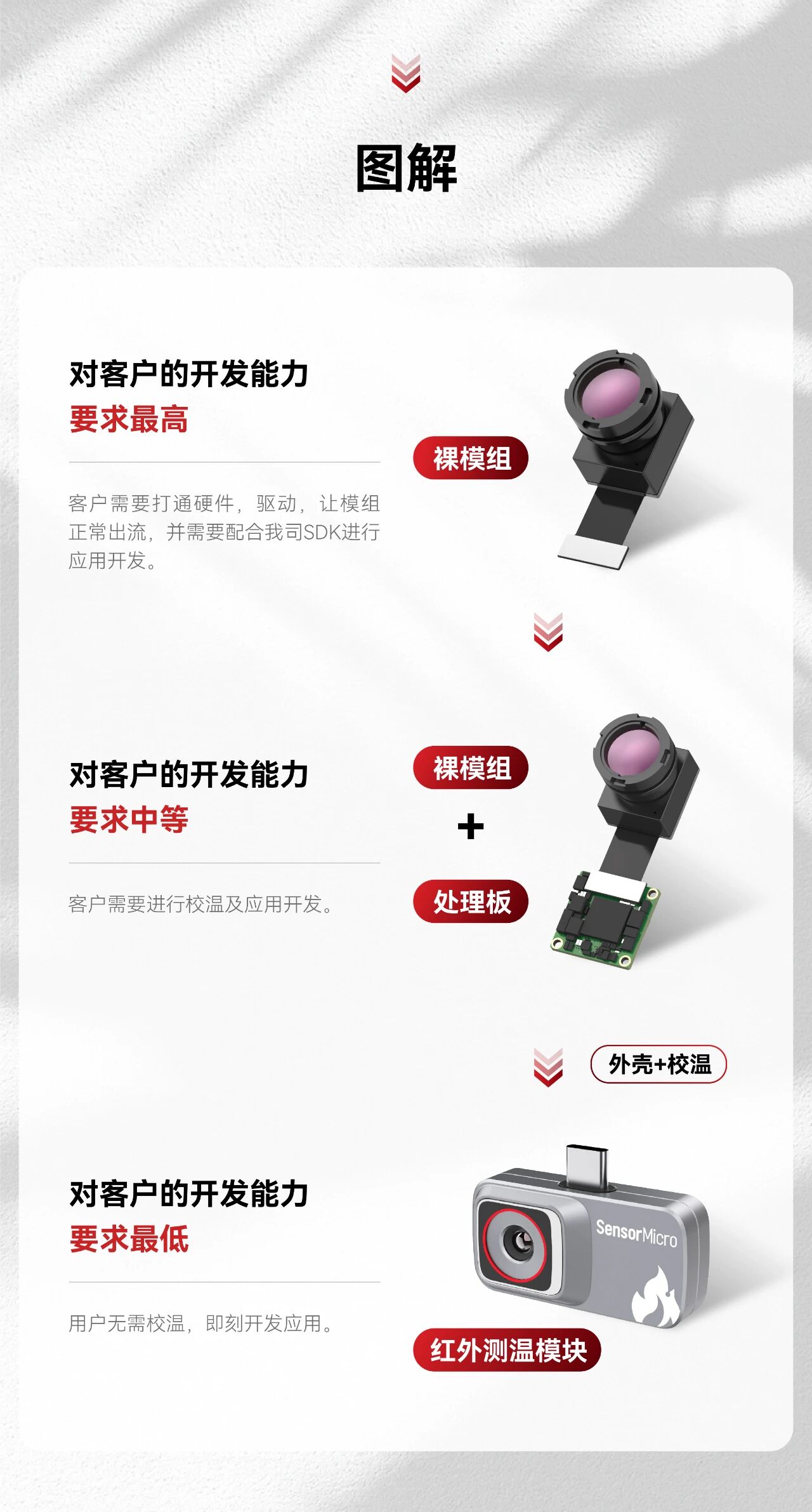

芯火微电子针对不同开发能力的终端整机厂商提供专业的模组形态——TIMO/MINI/iMC系列模组。
l TIMO模组(裸模组) 对用户的开发能力要求最高
l MINI模组(裸模组+处理板) 基于TIMO模组，搭配数据处理方案，用户需具备一定的开发能力
l iMC模组(红外模块) 对用户的开发能力要求趋于“零基础”，连上设备可直接使用
二、为什么电路板的“毛病”会暴露在温度里？
电路板的故障，归根结底逃不出三种：短路、断路、接触不良。而巧的是，这三种故障都会在温度上“露馅”：
1.短路：电流异常增大，故障元件会明显发热，在热图像上呈现为红色的热点。
2.断路或接触不良：电流几乎为零，故障元件温度偏低，在热图像上呈现为蓝色的冷点。
3.虚焊：焊点接触电阻增大，通电后局部会产生微小但可被捕捉的温升。
这些温度差异往往只有1~5℃，肉眼完全无法察觉，但高灵敏度的红外模组却能精准捕捉。
三、红外模组能做什么?

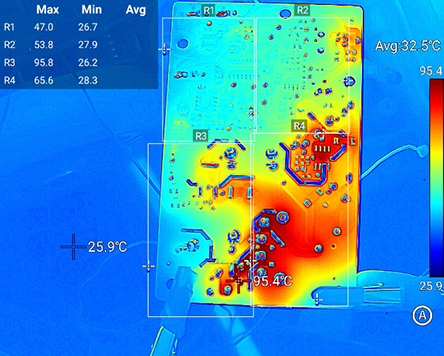

1.PCB电路板的“全身体检”
在印刷电路板（PCB）的生产和维修中，红外模组可以非接触地扫描整块通电的电路板，实时生成温度分布图。工程师不再需要逐个测量元件，几秒钟就能锁定故障区域。

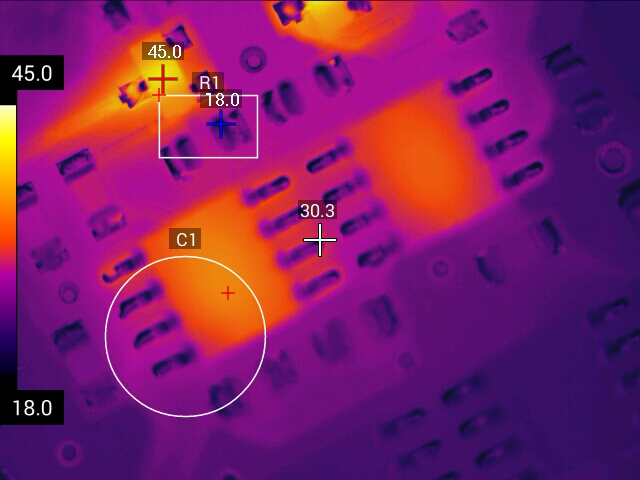

2.BGA焊点的“无损探伤”
球栅阵列封装（BGA）是5G通信、航空航天等领域广泛采用的高端封装技术，一颗芯片上可能有上千个焊点。但这些焊点隐藏在芯片底部，传统X射线检测对冷焊、虚焊等平面型缺陷识别存在局限，而红外热成像技术可在无损条件下完成高效检测。
3.热设计与质量管控
不止于“找故障”，红外模组还能呈现整块电路板的温度分布全貌。哪个区域是“热负荷重灾区”？散热设计是否合理？元器件布局是否需要优化？这些问题，一张热像图就能说清楚。
在PCB生产线上，红外热像仪可以在线实时监测焊接质量，一旦发现局部温度异常，立即标记不良品，帮助产线从源头提升良率。
四、相比传统方法，红外模组优势
1.非接触式全板扫描，秒级出图
2.无损检测，无需损坏元件
3.温度直观显示
4.成本可控，可量产部署
