管道系统是工业生产与城市基础设施的“血管”，无论是石油化工管线、城镇供热管网，还是燃气输送管道，其安全运行都直接关系到能源保障与公共安全。然而，受复杂服役环境、介质腐蚀及长期载荷等因素影响，管道在运行过程中极易产生腐蚀减薄、泄漏、保温层失效、焊缝缺陷等多种损伤。传统检测方法依赖人工听、摸、看，不仅效率低下、覆盖范围有限，面对深埋或包裹的管道时更是束手无策。
红外热成像技术的出现，正在彻底改变这一局面。它能快速捕捉温度异常、精准锁定隐患位置，已成为管道检测领域不可或缺的“革命性工具”。

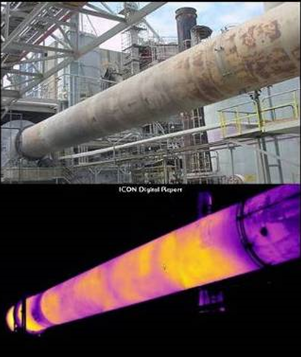

管道的损坏或泄漏几乎都伴随着温度变化：泄漏的液体或气体与周围环境形成温差，堵塞部位因局部热阻改变出现温度异常，腐蚀减薄的区域则因散热能力变化呈现温差。红外机芯通过捕捉这些微小的温度差异，实现对管道隐患的非接触式、可视化检测。
一、两种核心检测模式
红外热成像检测技术根据是否有外部激励源，分为主动式和被动式两种模式。
l 被动式红外热成像直接利用管道自身与环境之间的温差进行检测，无需任何外部激励。这种方式适用于运行中的管道——管道内输送的介质（高温蒸汽、热水、油气等）与外界环境存在天然温差，泄漏或缺陷会打破原有的热平衡，在热图像上形成明显的异常信号。被动式检测操作简单、效率高，是目前工程应用中最常见的方式。
l 主动式红外热成像则需要施加外部热激励（如脉冲加热、锁相加热、激光扫描等），通过监测管道表面温度场的动态响应来识别缺陷。这种方式特别适用于非运行状态下的管道检测，能够发现被动式难以捕捉的深层缺陷，如内部裂纹、壁厚减薄等。
近年来，随着激励方式、成像模式及数据处理方法的不断发展，多模式红外热成像技术在管道检测中取得了显著进展。
二、红外热成像管道检测核心优势
1.非接触式检测，安全无损：热成像不需要接触管道，可在安全距离外完成检测，大幅降低了检测人员作业风险。
2.高效扫描，覆盖范围广：传统检测是逐点测量，而红外机芯一次成像即可覆盖大片区域。借助无人机可在数小时内完成数公里管道的快速扫描。
3.高精度识别，微小缺陷可见：红外热成像能够识别2℃的温度差异，能够发现肉眼看不见的早期隐患。这些隐患在热图像上无所遁形。
4.全天候工作，环境适应性强：不受昼夜、雨雪、雾霾等天气条件影响，可在管道不停机、不关停的状态下实时监测。
三、五大典型应用场景

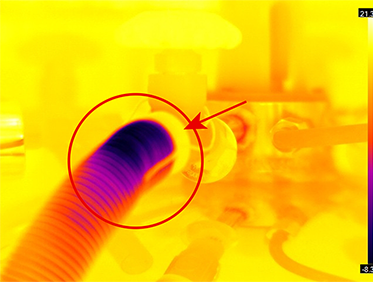

1.泄漏检测
管道泄漏时，介质温度会与周围环境形成温差，红外热成像可直观显示漏点位置。在地暖系统渗漏检测中，使用芯火微电子MINI212G2非制冷红外模组可将修复效率提升80%，避免大面积盲目开挖。
2.腐蚀与壁厚减薄检测
管道内壁腐蚀导致壁厚减薄后，该区域的导热性能发生变化——减薄处热量更易传导至表面，温度会比正常部位略高。

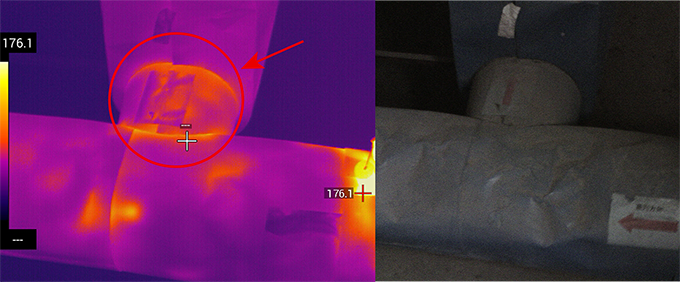

3.保温层失效评估
保温层破损、受潮或脱落后，热量会集中散失，在热像图上呈现为明显的高温或低温斑块。
4.堵塞与结垢识别
管道堵塞时，堵塞部位与正常部位的热容量不同，导致上下游出现明显的温度梯度变化。红外热像可快速定位因蜡沉积、结垢或异物造成的堵塞点，为清管作业提供精确位置信息。
5. 焊缝与接头质量评估
红外热成像能检测焊缝和接头出现的裂纹、气孔、未熔合等缺陷。
对于管道运维管理者而言，拥抱红外热成像技术，不仅是提升检测效率的手段，更是保障管道安全、降低运营风险的战略选择。随着技术的不断进步和应用的持续深入，红外热成像必将在管道完整性管理中发挥越来越重要的作用。
