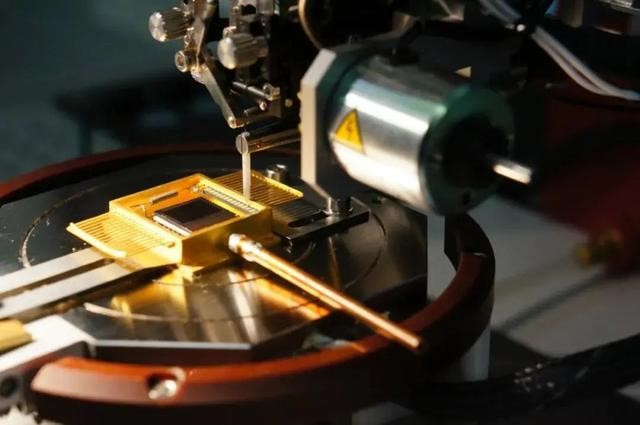

在红外热成像、智能传感和车载视觉等高性能嵌入式系统中，处理芯片的选择直接关系到产品的性能表现、功耗水平、成本结构以及上市节奏。面对 FPGA（现场可编程门阵列）与 ASIC（专用集成电路）这两条主流技术路径，理解它们的差异，才能为不同阶段的产品匹配最合适的方案。

一、FPGA：灵活应变的“可编程引擎”

FPGA 的核心价值在于可重构性。它不像传统芯片那样功能固定，而是通过编程动态配置内部逻辑单元和互连资源，从而实现不同的硬件功能。这种特性使其成为研发早期、算法迭代频繁或小批量定制场景的理想选择。

例如，在开发一款新型红外热像仪时，工程师可以在 FPGA 上快速验证图像校正、温度标定或动态范围增强等关键算法，无需等待漫长的芯片制造周期。同时，FPGA 支持后期远程升级，特别适合需要持续优化或适配多型号的项目。

但灵活性也带来代价：FPGA 通常功耗较高，芯片面积较大，外围电路复杂，不利于对体积和能效敏感的应用。此外，开发需掌握硬件描述语言，技术门槛较高，单颗成本也显著高于量产型芯片。

二、ASIC：高效可靠的“专用加速器”

ASIC 是为特定应用场景量身打造的固化型芯片。一旦完成流片，其功能便不可更改，但正因如此，设计可在晶体管层面进行极致优化。在实现相同逻辑功能的前提下，ASIC 通常具备更低的功耗、更小的尺寸和更高的能效比。

当产品进入成熟阶段、出货量达到数十万甚至百万级时，ASIC 的优势尤为突出——单颗成本可大幅低于 FPGA，同时满足车规、消费电子等领域对可靠性与一致性的严苛要求。目前，许多消费级红外模组与智能穿戴设备都已采用 ASIC 方案。

不过，ASIC 的前期投入大、设计周期长，且不具备后期修改能力。一旦需求变更或算法升级，几乎只能重新流片，因此更适合技术方案高度稳定的项目。

三、协同而非对立：从验证到量产的完整路径

值得注意的是，FPGA 与 ASIC 在实际工程中往往是“接力合作”的关系。行业普遍采用 FPGA 进行 ASIC 流片前的原型验证——先在可编程平台上跑通整套红外处理流程，确认功能稳定后再投入 ASIC 开发，大幅降低试错成本。
在部分高端系统中，甚至会同时集成 FPGA 与 ASIC/SoC，形成异构架构：FPGA 处理高速底层信号，ASIC 负责高效执行固化任务，兼顾灵活性与能效。

FPGA 与 ASIC 并非非此即彼的对立选项，而是红外热成像系统在不同发展阶段的理性选择。

FPGA 的价值在于灵活性与快速验证，适合算法持续迭代、需求尚未固化的早期研发；ASIC 的优势则体现在高性能与成本控制，为大规模量产提供稳定可靠的专用算力支撑。

对于开发者而言，没有最好的芯片，只有最合适的方案。明确产品的研发阶段与量产预期，便能在灵活与高效之间找到最佳的平衡点。
