一、什么是SoC芯片？

SoC芯片（System on Chip）被称为系统级芯片，也叫片上系统，是将多个具有特定功能的集成电路组合在一个芯片上的集合体，包含完整的硬件系统及其承载的嵌入式软件。在SoC出现以前，往往需要一个或多个电路板及各种板载器件协同配合才能实现某种功能。相较于FPGA和ASIC，SoC将系统关键部件集成于单一芯片，可高效实现图像和数据处理等红外组件所需功能。

二、SoC芯片的核心优势

1.SoC芯片具备尺寸小、功耗低的突出特点，基于其开发的红外机芯模组体积更紧凑、续航表现更优异。

2.开发人员可对SoC进行再编程、复用各类IP模块，在提升电路安全性的同时降低设计复杂性，整体可靠性显著增强。

3.在成本层面，SoC减少了外部连接与组件需求，有效降低了系统BOM成本。

4.此外，高度集成的架构优化了系统设计，使红外机芯模组能够更高效地处理复杂任务。

三、主要应用领域

随着非制冷红外SoC芯片成本的持续下降和性能的稳步提升，其应用边界已由高端领域大幅延伸，渗透到安防、智能家居、工业、医疗、汽车等众多民用与商业场景。

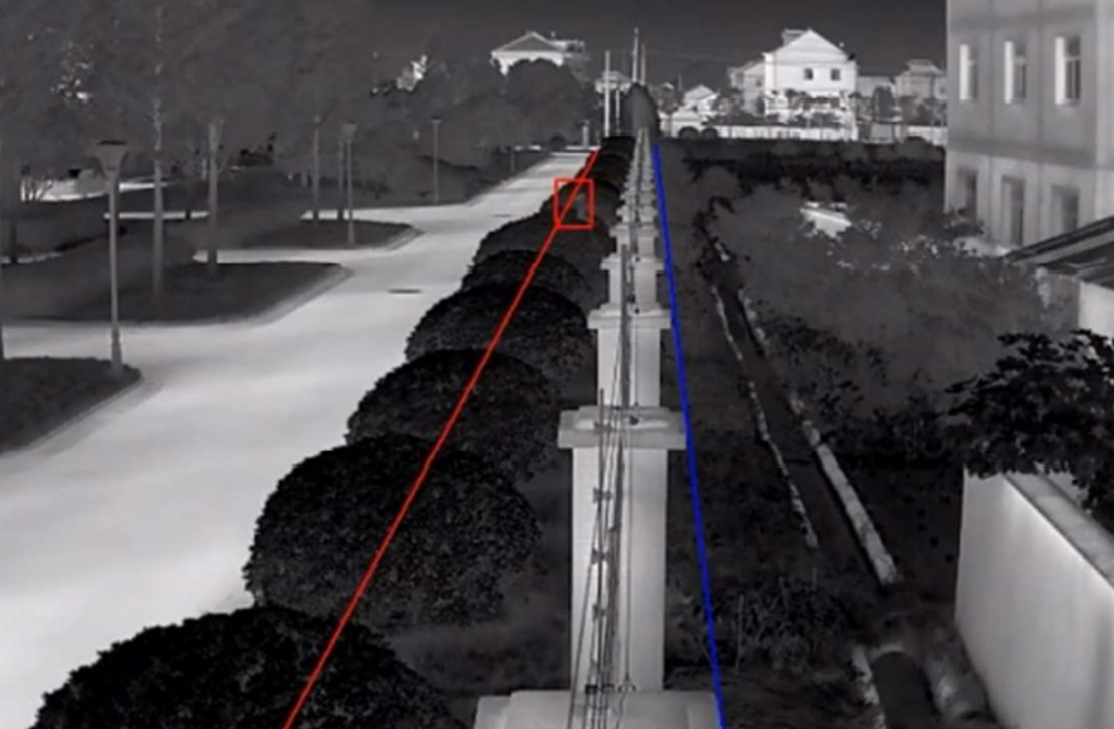

1.在安防监控领域，红外SoC芯片无论在白天还是全黑暗环境下均可实现高清热成像，结合片上AI能力可实时完成人体检测、区域入侵报警及人群密度分析，广泛应用于机场、园区、边境及楼宇安防系统。

2.在智能物联领域，低成本红外SoC正推动智能家居进入"热感知"时代，覆盖智能门铃人体感应、暖通系统温度分布感知、厨房高温预警及老人儿童跌倒检测等场景。

3.在工业检测领域，SoC红外芯片可对电气设备、管道及机械部件进行非接触式连续温度监控，提前发现过热异常，有效预防安全事故，是工业物联网的重要感知节点。

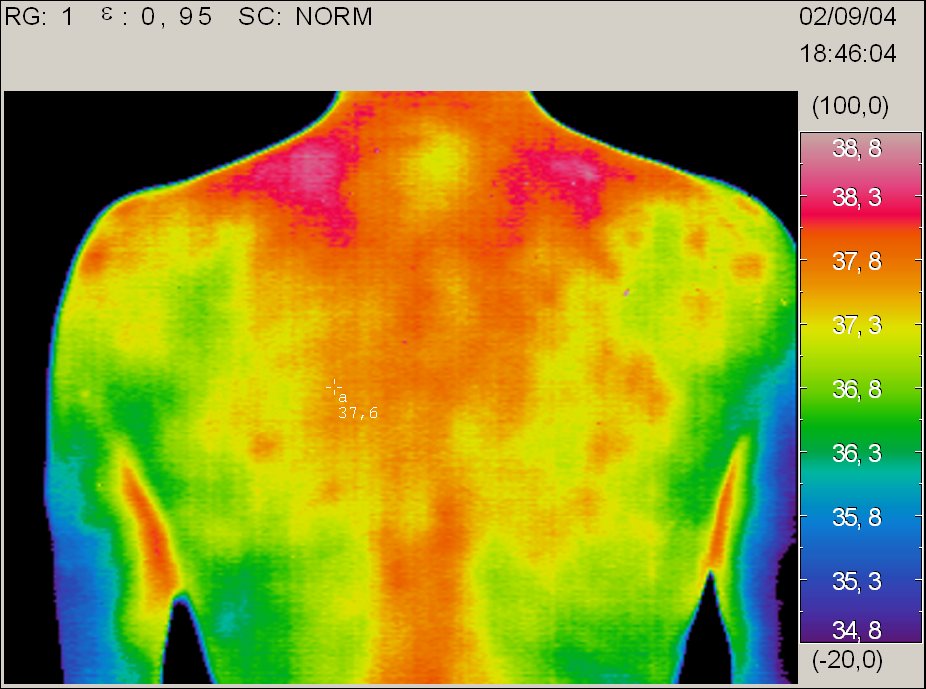

4.在医疗健康领域，其应用涵盖非接触式体温筛查、血管成像辅助诊断、炎症热分布分析及可穿戴设备连续生命体征监测。

5.在自动驾驶领域，车载红外SoC作为ADAS系统的关键传感器，可在雾、雨、夜间等恶劣条件下精准识别行人与障碍物，为自动驾驶提供重要的安全冗余保障。

四、发展趋势

在半导体工艺进步、人工智能普及和万物互联需求的多重驱动下，SoC红外芯片正沿以下方向持续演进。

1.像元间距正从主流的12μm向10μm乃至8μm突破，在芯片面积不变的前提下大幅提升图像分辨率，拓展精密检测与医疗诊断的应用空间。

2.新一代红外SoC将集成专用神经网络处理单元，直接在芯片内完成目标检测、行为识别等AI推理任务，实现毫秒级实时响应，同时降低数据传输功耗与隐私风险。

3.多光谱融合方向上，将红外探测器与可见光CMOS、ToF传感器或LiDAR集成于同一SoC，可显著提升目标识别准确率与环境适应性。

4.功耗与封装层面，先进制程和电源门控技术将整体功耗压缩至数十毫瓦，CSP和WLP封装形态的普及也将持续推动产品微型化。

与此同时，国内红外芯片企业正加速提升自研SoC的性能与量产能力，国产化进程持续提速。随着晶圆级封装和CMOS兼容工艺成熟，模组成本有望大幅下降，推动热成像感知从专业仪器向消费电子、智能家电和大众汽车市场规模化普及。

SoC红外芯片正以技术集成度的持续提升和成本的不断下探，重新定义红外感知的边界。从智能安防到自动驾驶，从工业维护到医疗健康，热成像感知正成为智能时代不可或缺的基础能力。随着AI融合与多光谱感知技术的加速落地，SoC红外芯片将在未来智能世界中承担越来越核心的角色。
