在红外热成像技术加速向民用领域渗透的背景下，封装工艺已成为决定探测器性能、成本与体积的关键环节。作为红外芯片的“防护盾”，封装技术不仅关系到器件真空环境的长期维持能力，更直接影响产品的最终形态。当前，陶瓷封装与晶圆级封装构成了市场的两大主流阵营：前者代表了成熟稳健的工业级标准，后者则昭示着消费电子化的未来趋势。
一、工艺逻辑的本质差异
要理解这两种技术的区别，关键在于把握其制造逻辑的根本不同。红外探测器必须在真空环境下工作，以避免空气热传导干扰微桥结构的热敏变化。

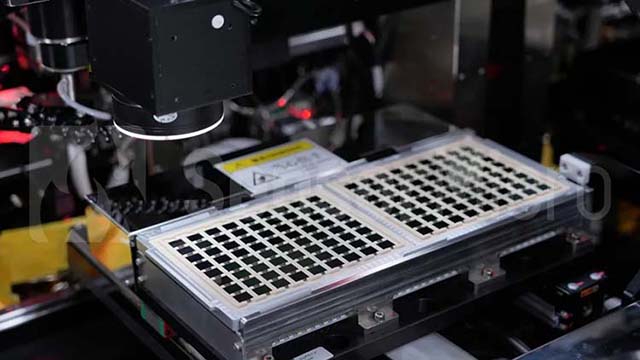

陶瓷封装沿用了传统的“单颗组装”逻辑。其工艺流程是将切割好的裸芯片逐一贴装至陶瓷管壳底座，经过引线键合后，在真空环境中加盖密封。这种技术路线虽然摒弃了早期金属封装中昂贵的金属管壳与半导体制冷器，大幅降低了成本，但其本质仍属于分立式封装，生产环节相对繁琐，且必须依赖独立的管壳结构。
晶圆级封装则引入了半导体制造的“批量处理”思维。它打破了先切割后封装的传统，直接在整片晶圆上进行键合与真空密封，构建出微型真空腔体，最后再进行划片切割。这种在晶圆层面完成的整体封装，彻底省去了独立的管壳载体，实现了封装结构与芯片的一体化。
二、成本效益与量产能力
在商业维度上，两者的竞争焦点在于成本控制与生产效率。陶瓷封装由于采用单颗作业模式，生产效率存在物理上限，且陶瓷基板与管壳的材料成本依然占据显著比重。尽管其成本已远低于金属封装，但在面对大规模消费电子市场时，其价格门槛依然较高。

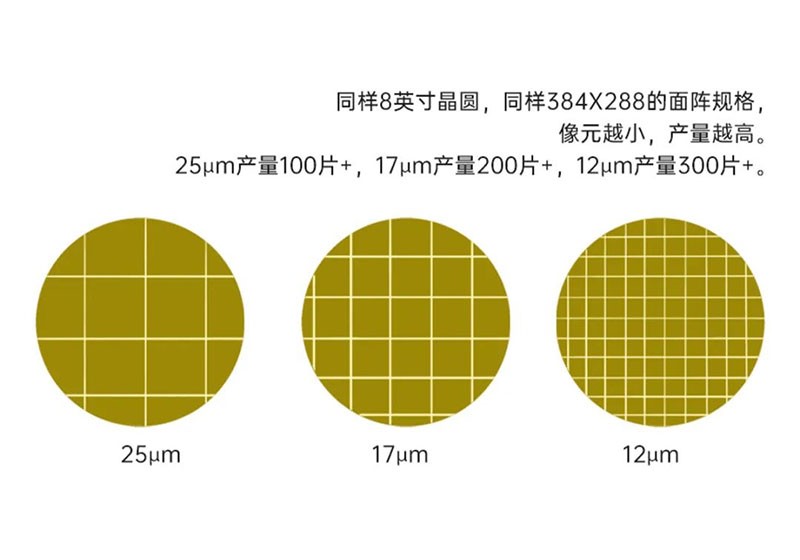

相比之下，晶圆级封装的核心优势在于极致的规模化效益。通过在晶圆阶段一次性完成数千颗芯片的封装，其生产效率呈指数级跃升。这种工艺革新将封装成本从千元量级压缩至百元量级，极大地降低了红外热成像的硬件门槛，是推动红外技术从工业仪器走向手机配件、智能家居等大众消费市场的关键驱动力。
三、物理形态与可靠性权衡
在性能表现上，两者呈现出不同的侧重。陶瓷封装虽然体积较金属封装已大幅缩减，但受限于管壳结构，其微型化程度有限。然而，陶瓷材料天然具备优异的机械强度与热稳定性，赋予器件出色的抗震与抗冲击能力，使其在工业检测、户外安防等恶劣环境中表现出极高的可靠性。
晶圆级封装则实现了真正的芯片级尺寸，体积与重量仅为陶瓷封装的几分之一，且具备更低的热容与功耗，启动速度更快。尽管早期晶圆级封装在机械强度上曾受质疑，但随着键合工艺的迭代，现代产品已能通过严苛的车规级测试，足以满足车载夜视、手持设备等便携场景的需求，但在极端工业环境下的长期稳定性上，陶瓷封装仍保有传统优势。
总体而言，陶瓷封装与晶圆级封装并非简单的替代关系，而是针对不同应用场景的技术互补。陶瓷封装凭借其卓越的可靠性，将继续主导工业与高端民用市场；而晶圆级封装则依靠极致的性价比与微型化优势，正在开启红外热成像技术的普惠时代。

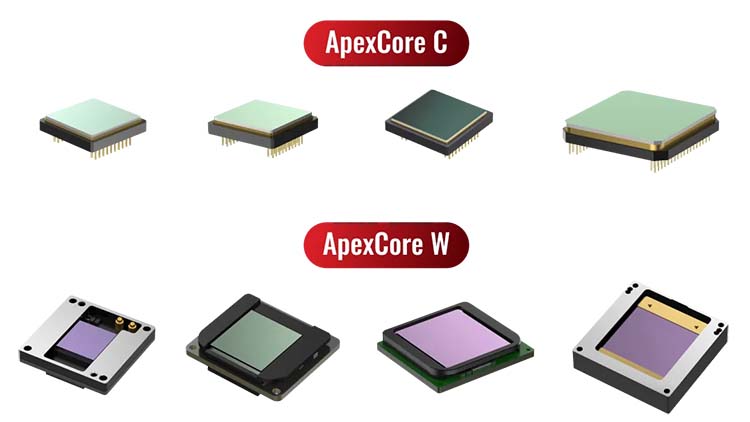

在这一技术变革的浪潮中，芯火微电子通过同时掌握晶圆级与陶瓷级这两种核心制备工艺，实现了产品线的灵活布局。这种双轨并行的策略，使其能够根据不同领域的实际需求提供适配的解决方案，从而在消费电子、工业检测及车载应用等多个市场实现全面覆盖。随着工艺良率的提升，这种全工艺链的布局将为芯火微电子在红外产业链中的持续发展提供有力支撑。
