在红外成像领域，我们日常所见的测温、家用红外设备，大多是无需制冷的长波红外探测器。而在远距离侦察、精密测温、天文观测等高端应用中，真正的核心器件是锑化铟（InSb）制冷型红外焦平面阵列。它是中波红外（3～5 μm）探测的主流“硬核器件”。很多人好奇：它为什么必须深度制冷？靠什么捕捉微弱热辐射？又在哪些关键场景默默发挥作用？本文用通俗语言揭开 InSb 制冷型红外焦平面阵列的面纱。
一、什么是 InSb？天生适配中波红外的半导体
InSb
全称锑化铟，是铟（In）、锑（Sb）组成的 Ⅲ-Ⅴ 族窄带隙化合物半导体。3～5 μm是关键的大气红外透射窗口，飞机尾焰、发动机高温热源、工业火焰、高温设备的核心热辐射都集中在这一波段，且大气衰减弱，极其适合远距离探测。
和民用常见的非制冷红外探测器不同，非制冷红外探测器（微测辐射热计）属于热敏型，红外照射后升温引起电阻变化。而InSb属于光子探测器，依靠红外光子直接激发半导体产生电信号，具备响应速度快、探测灵敏度高、成像精度高的核心优势，远超依靠热敏原理工作的非制冷探测器。
二、核心关键：为什么 InSb 必须制冷到 77K？
77K，也就是液氮沸点（-196℃），绝大多数量产 InSb 焦平面阵列的标准工作温度。
如果不制冷，InSb几乎无法正常工作，根源在于窄带隙材料天生的热噪声难题：
室温环境下，材料内部的原子热振动会自发产生大量电子 - 空穴对，形成巨大的暗电流。这种不需要红外光照就产生的电流，如同持续不断的背景噪音，会彻底淹没微弱红外信号。深度制冷后，暗电流和噪声大幅降低，探测器能精准捕捉微弱的中波红外信号，实现高精度成像测温。
制冷实现方式：

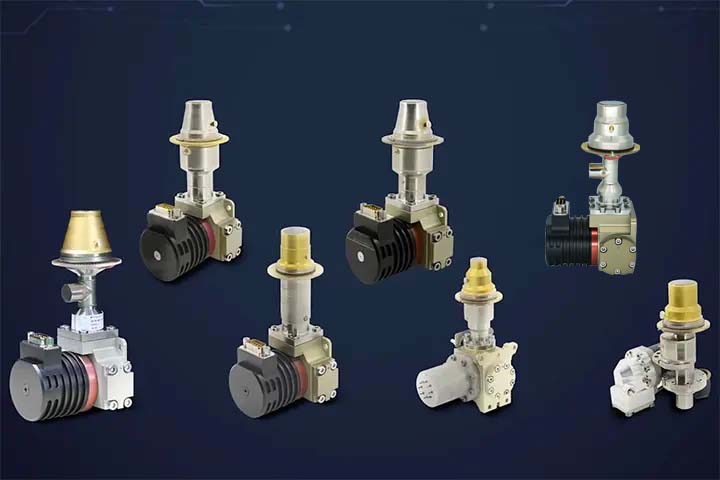

InSb 芯片不能直接裸露低温工作，需要封装在真空杜瓦组件内，杜瓦隔绝外界热量传导，搭配斯特林闭环制冷机持续维持低温。
三、InSb 红外焦平面阵列内部是怎么工作的？

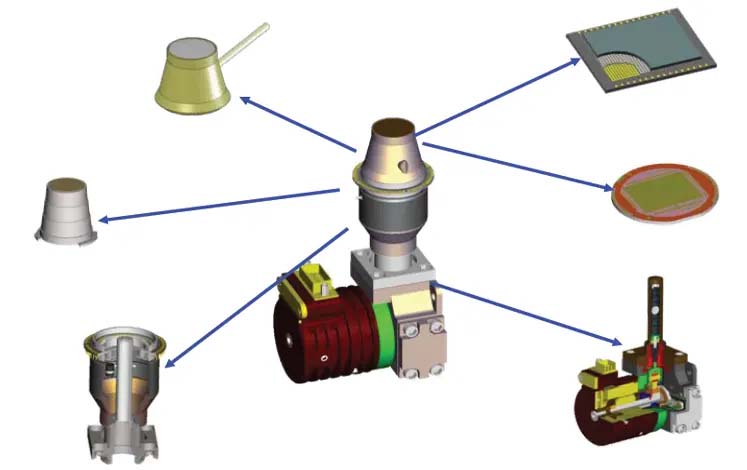

“焦平面阵列（FPA）”，简单理解就是一片由成千上万感光像素组成的红外图像传感器。整套器件由两大核心部分通过铟柱倒装焊集成在一起：
1.
InSb光敏芯片：表面排布数万至数百万个光电二极管像素，负责接收中波红外光子，将光信号转化为微弱电信号；
2.
ROIC读出电路：采集、放大、整合每个像素的微弱电信号，转化为数字信号，最终生成清晰的红外热图像。
完整成像流程：目标红外辐射 → 光学镜头汇聚 → 杜瓦红外窗口 → 低温 InSb 像素阵列光电转换 → ROIC 读出微弱电信号 → 信号处理 → 生成红外热图像
四、核心优缺点
1.核心优势：
一是材料组分均匀、成像一致性好，像素偏差低、校正难度小，成像画质稳定；
二是技术成熟、可靠性高，经过数十年工程验证，适配各类严苛工况；
三是量子效率高、响应速度快，可捕捉高速移动目标和瞬态热变化；
四是量产工艺成熟，性价比优于同精度高端碲镉汞探测器。
2.固有局限：
光谱探测范围固定，仅适配中波红外，无法覆盖长波红外；
必须深度制冷至77K，设备体积、功耗更大，开机需要制冷预热时间；
无法做到民用设备的即开即用、微型轻量化。
五、技术发展趋势
目前InSb技术持续迭代升级，主要朝着像素微型化、阵列大尺寸化、数字化读出、轻量化低功耗制冷、快速开机的方向发展，不断提升探测分辨率与环境适配能力，持续巩固其中波红外探测的核心地位。
