封装，是决定探测器命运的一步。红外探测器对工作环境极其挑剔，必须在高真空下运行，否则空气分子会干扰信号、降低灵敏度。同时，它需要光学窗口让红外线透过，还要电学互连与外部电路通信。
封装，就是为探测器芯片同时解决“真空、光学、电学”三大需求的“终极包装”。封装方式直接决定了探测器的体积、成本和可靠性。
一、封装技术的三代演进
第一代：金属封装
芯片逐个装入金属管壳，焊接引线，再封上红外窗口。优点是气密性极佳，缺点是手工操作多、体积大、价格昂贵——单颗封装成本可达数百甚至上千元，主要用于军工和高端科研。
第二代：陶瓷封装
用陶瓷基板替代金属，采用自动化贴片和键合，成本有所下降，体积减小，但本质上仍是单颗作业，效率瓶颈明显。
第三代：晶圆级封装（WLP）

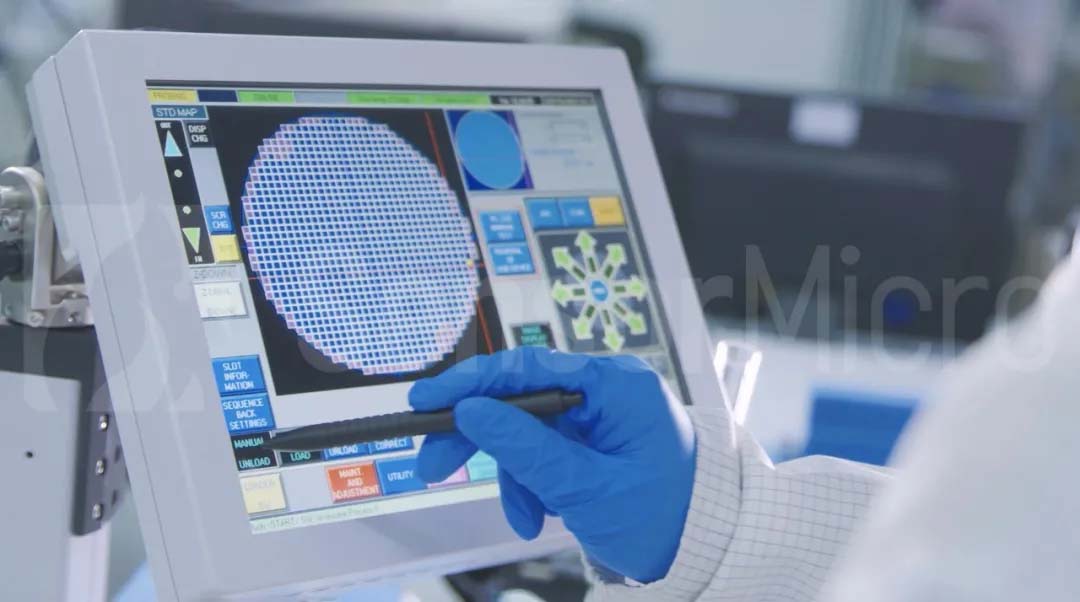

彻底改变思路：不再切完再封，而是先封再切。在整片晶圆上，一次性为所有芯片完成封装，最后分割成独立器件。批量处理让效率和成本发生质变。
二、WLP是如何做到的？
具体工艺大致如下：
1.制备硅窗晶圆：在一片硅晶圆上蚀刻出无数个红外透光窗口，并镀上增透膜。
2.晶圆级键合：将探测器晶圆与硅窗晶圆在超高真空腔室中对准、加压、加热，通过共晶键合或熔融键合，使两片晶圆牢牢贴合，每个芯片上方形成一个密封的微型真空腔。

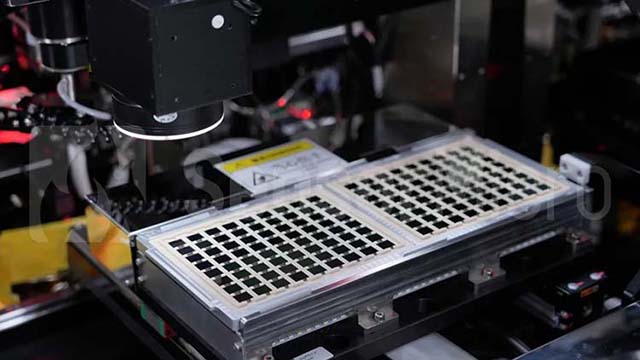

3.切割分离：键合后的晶圆沿切割道划片，得到一颗颗自带真空封装和光学窗口的成品芯片。
整个过程在晶圆尺度并行完成，一次键合可处理数千颗芯片。
三、WLP的三大价值
1.体积缩减：封装厚度从传统金属壳的毫米级降到微米级，封装后芯片尺寸几乎等同于裸片。这让红外模组得以塞进手机、仪表、机器人等紧凑空间。

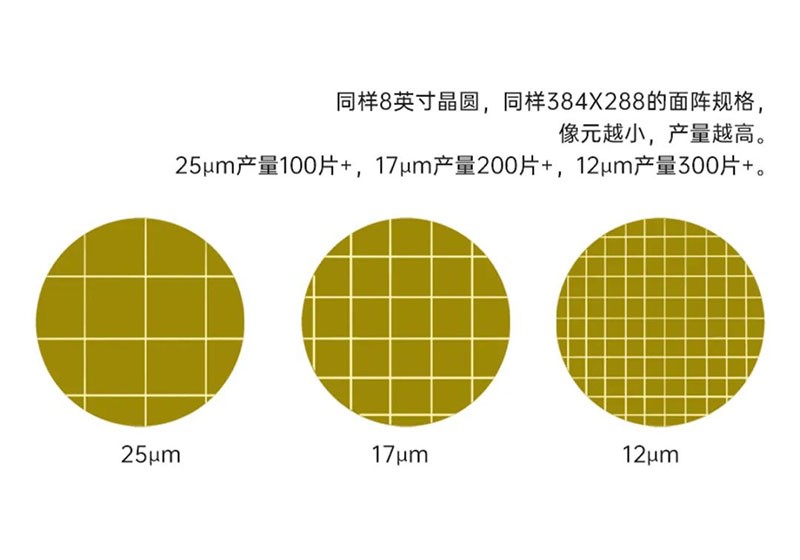

2.成本骤降：传统封装中，单颗芯片的材料、人工、测试成本累加；WLP中，整片晶圆的封装成本被数千颗芯片分摊，单颗封装成本从百元级降至十元级甚至更低，直接推动了热成像民用化浪潮。

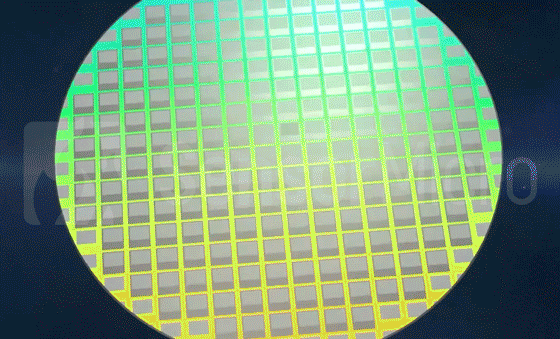

3.性能不减：WLP通过精密的晶圆键合工艺，同样能实现长期稳定的高真空封装，这是保证探测器性能的关键。如今，采用WLP技术的探测器甚至能通过严苛的车规级认证AEC-Q100，应用于汽车的夜视辅助系统。例如芯火微电子的ApexCore超级探测器，采用Vespira类“蜂巢”式回形MEMS稳定架构，无论是高温、高湿，还是强振与冲击，其都能保持卓越性能。
晶圆级封装不是一项“锦上添花”的辅助工艺，而是红外探测器从专业定制走向大规模标准化的分水岭。它用批量化的思维，解决了真空封装与成本之间的矛盾，让红外热成像不再是昂贵的“特种装备”，而是人人都能接触到的实用技术。
