红外测温模组，这个曾经只出现在工业检测和医疗设备中的专业部件，如今正以惊人的速度渗透进我们的日常生活。从智能手机的测温插件，到智能空调的人体感知，再到割草机器人的避障系统，红外测温技术正在经历一场从专业设备到标准配件的蜕变。
但当你把这个指甲盖大小的模组拿在手里，有没有好奇过：它凭什么能“看见”温度？今天，我们就拆开一个红外测温模组，看看里面到底藏着什么秘密。
一、拆开外壳，第一眼看到什么？
拆开一个典型的红外热成像模组，你看到的不是复杂的机械结构，而是一个极其紧凑的多层堆叠设计。
内部的核心结构通常包括：
1.红外焦平面探测器：这是模组的核心，由数十万个热敏像元组成的阵列，负责将红外辐射转换为电信号
2.红外光学镜头：聚焦红外辐射，材质通常是锗或硅，对长波红外有高透射率
3.读出电路：与探测器单片集成的CMOS电路，负责逐行读取每个像元的信号
4.处理芯片：运行非均匀校正、测温算法、图像增强等
5.晶圆级封装外壳：真空密封，保护红外探测器不受环境干扰

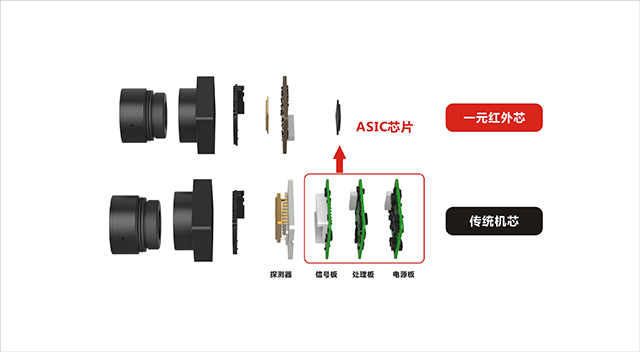

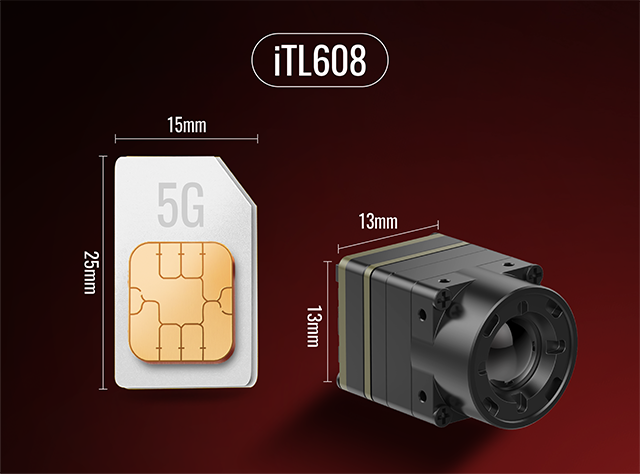

如果拆的是消费级微型模组，你还会看到ASIC专用芯片替代了传统的FPGA方案，这是模组能缩小到键帽级别的关键。
二、核心元件揭秘：红外焦平面探测器
模组里真正干活的核心，是那个指甲盖大小的红外焦平面阵列探测器。
它的工作原理并不复杂：任何温度高于绝对零度的物体都会辐射红外线，探测器上的每个像元吸收这些辐射后温度升高，电阻随之变化。读出电路测量电阻变化的大小，就能反推出每个点的温度。
但要把这件事做好，材料是关键。目前，氧化钒是市场的绝对主流。它的电阻温度系数高达2%~3%/K，意味着温度每变化1度，电阻就变化2%到3%，灵敏度极高。氧化钒探测器的噪声等效温差可以做到30mK以内，能分辨出0.03℃的细微温差。
探测器阵列从早期的120×90、256×192发展到今天的640×512甚至1280×1024。像元尺寸也从35μm一路缩到12μm，到现在的8μm。像元越小，同样面积就能塞进更多像素，分辨率越高，同时芯片本身更小更便宜。
三、测温与成像：两种模组，两种命运
拆开模组你会发现，不同功能的模组内部配置可能天差地别。
成像型模组只负责输出热图像，把温度差异可视化。它关注的是图像清晰度、帧率、伪彩效果。典型应用是夜视观察、安防监控。
测温型模组则需要在热图像上叠加准确的温度数据。它需要更严格的黑体定标，出厂前用不同温度的黑体源逐点校准。测温范围可以做到-20℃到650℃，精度在±2℃或±2%以内。
测温型模组的“暗门槛”不在于能不能看到热，而在于测到的温度准不准。环境温度漂移、镜头衰减、目标发射率差异，每一个变量都需要算法补偿。这也是为什么同样分辨率的模组，测温型的价格通常比成像型更高。
