普通的相机，是靠镜头收集可见光，然后照射到一块叫CMOS（互补金属氧化物半导体）的芯片上成像。这块芯片上布满了数百万个微小的像素，能把光信号转换成电信号。
而我们今天的主角——制冷型红外焦平面阵列，你可以把它理解为一台专门“看热”的、并且需要一直“泡在冰水里”的超级数码相机。
一、核心材料：碲镉汞的“超能力”
为什么偏偏选中碲镉汞？因为它拥有一项独特的“超能力”——带隙可调。
碲镉汞是一种三元化合物，通过调整其中镉（Cd）组分的比例，它的“光学窗口”可以被精确地“裁剪”，从而覆盖短波、中波、长波和甚长波在内的几乎整个红外波段。这让它成为了一个全能选手，可以根据不同需求（如探测高温尾焰或常温目标）定制不同的“视力”。
此外，它的量子效率极高，可达70%-85%。这意味着大部分抵达到它上面的红外光子都能被有效利用，转化为电信号。同时，它的电子迁移率快，响应速度极快，适合捕捉瞬息万变的动态目标。
二、为何要制冷？
你可能会好奇，为什么这种探测器需要“制冷”，甚至要冷到零下近200摄氏度（液氮温度77K）？这要从它的工作原理说起。
碲镉汞探测器属于光子型探测器。它工作时，需要吸收红外光子，激发材料内部的电子，产生可测量的电信号。理想很丰满，但现实有个“捣蛋鬼”——热噪声。在室温下，即便没有红外光照射，热量本身也会激发大量电子，形成一种叫“暗电流”的干扰信号，会严重淹没微弱的真实信号。

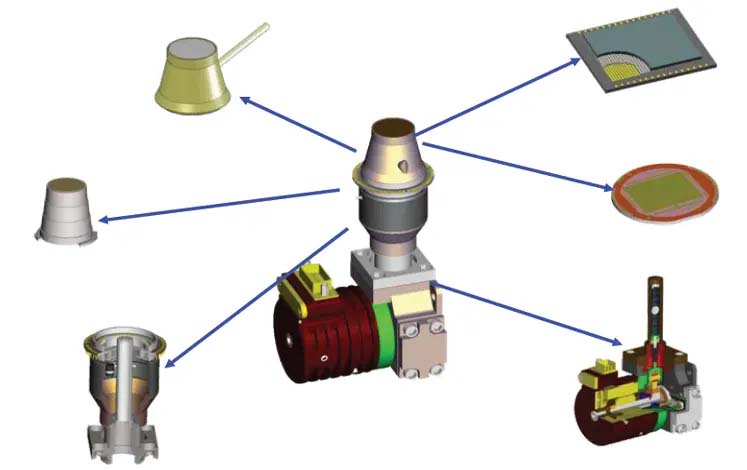

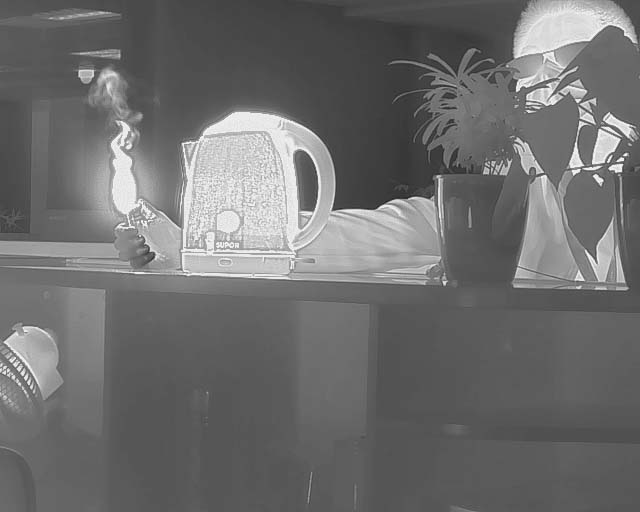

因此，必须通过内置的微型制冷机给它降温，才能有效抑制热噪声，让探测器拥有极高的灵敏度和信噪比，看清其他技术无法分辨的细微温差。
尽管碲镉汞探测器性能卓越，但它并非完美。最大的挑战来自材料本身：汞（Hg）非常不稳定，容易从材料中逸出，造成缺陷和性能不均，尤其在探测长波红外时更为突出。制造大尺寸、高质量的碲镉汞薄膜也面临衬底材料匹配等工艺难题。

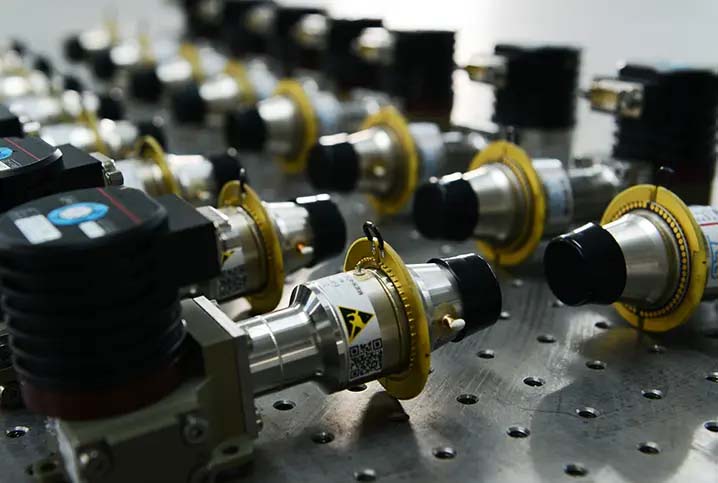

作为这一领域的“芯”力量，芯火微电子（SensorMicro） 依托母公司高德红外在碲镉汞制冷型探测器领域二十余年的技术积淀，正将高端红外技术推向更广阔的舞台。
